1. 系统概述
锅炉炉膛安全监控系统，简称FSSS(Furnace Safeguard Supervisory System) ，是保证锅炉安全运行的重要系统，它在锅炉启动、运行及停止的各个阶段，连续地监测锅炉的有关运行参数，根据防爆规程规定的安全条件，不断地进行逻辑判断和运算，通过相应联锁装置使燃烧设备按照既定程序完成必要操作，避免爆炸性的空气—燃料混合物在炉膛及烟道内积聚，并在出现危及锅炉安全的工况时，迅速切断进入炉膛的所有燃料，防止炉膛爆炸事故的发生。
2. 系统构成框图
3.系统主要控制逻辑(基本功能)

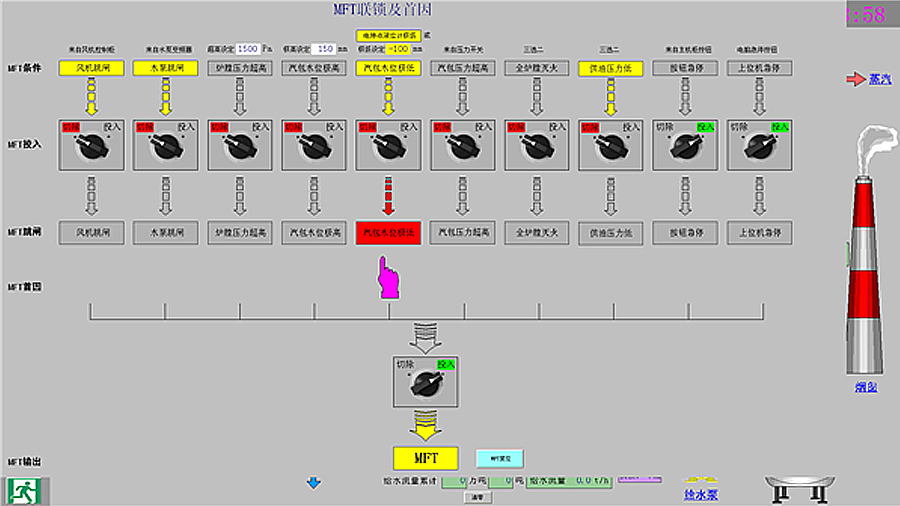

l 主燃料跳闸(MFT)

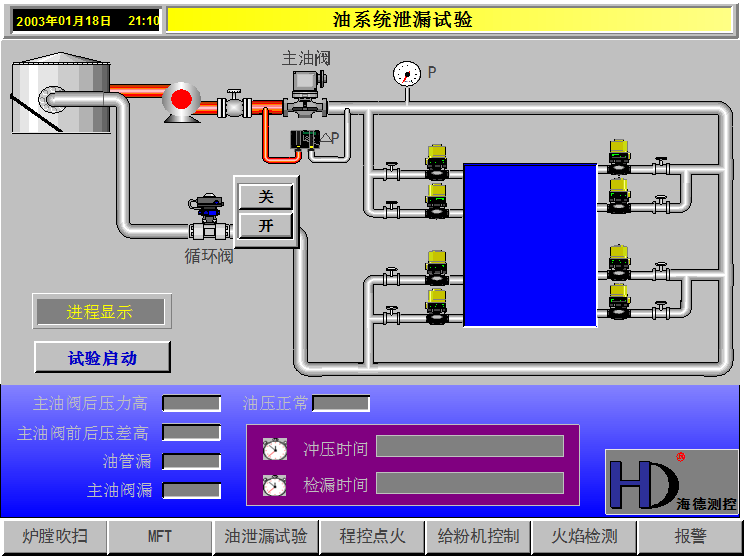

l 油系统泄漏试验

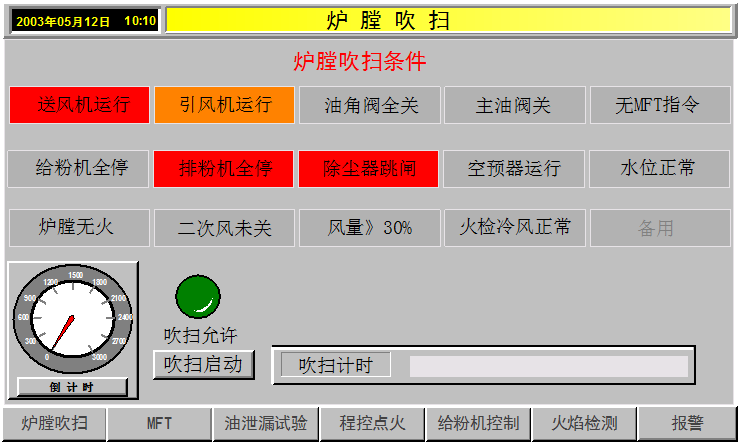

l 炉膛吹扫
l 油燃烧器管理
l 粉燃烧器管理
l 快速切负荷Fast Cut Back
l 减负荷Run Back
l 火焰检测及灭火保护
l 报警及显示
l 火焰冷却风管理
l 上位机通讯
l CRT显示

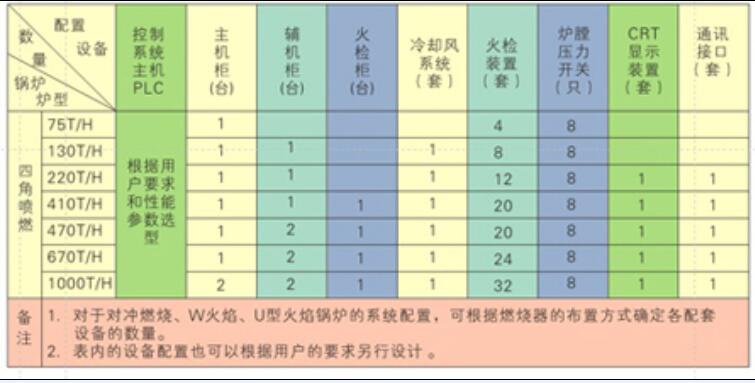

4.系统配置
可向用户配套提供下列设备(具体可根据项目进行组合):
l 逻辑系统：采用可编程控制器,如美国Modicon,AB,GE，德国西门子，日本Omron等公司生产的产品。也可采用DCS的一个逻辑控制站实现FSSS的功能。
l 逻辑控制主机柜、电源柜、火检柜、就地点火柜;
l HMI人机界面(上位机或触摸屏);
l 火焰检测装置：火焰检测探头、信号处理部分及专用电缆;
l 火焰冷却风系统：冷却风机、转换挡板、入口滤网、风机就地柜、压差开关;
l 燃油系统：油速断阀、油循环阀、油角阀、油吹扫阀、油雾化阀、油压力开关、燃油压差开关、燃油温度开关;
l 燃烧器;
l 炉压开关：炉膛压力高压力开关、炉膛压力低压力开关、炉膛压力高报警开关、炉膛压力低报警开关;
本系统配置还包括点火控制系统，需单独定货。
系统盘、柜结构参数将根据用户要求确定。
