HTV工业电视系统
内窥式高温炉膛电视监控系统HTV-H
概述
HTV工业电视系统是电站锅炉、工业锅炉、各种加热器、油气燃烧器、汽包水位等运行工况监视的关键设备，该系统能直观地反映出设备运行实际工况，为运行人员调整运行参数提供参考。
主要分为三类：内窥式高温炉膛工业电视监控系统HTV-H、汽包水位电视监控系统HTV-S、工业电视监视系统HTV-J
HTV-H内窥式高温工业电视监控系统
1、概述
全炉膛火焰电视系统是一种能从炉膛上部整体监视全炉膛燃烧状态的工业电视系统，该系统可以使运行人员从位于控制室的监视器上观察炉膛内火焰的真实图像，成像系统采用内窥式高温窥视镜。它是在锅炉点火、低负荷运行等锅炉容易发生故障的运行工况时，反映炉膛真实火焰状况的可靠监视装置。
HTV-H-Z 为直视型内窥式高温工业电视
HTV-H-X为斜视型内窥视高温工业电视
HTV-H系统图：
2、产品特点
u 本系统摄像探头为全密封安装，适用不同负压或正压锅炉的火焰监视。
u 本系统有直视和转视两种安装方式，适用不同炉型和系统改造安装需要。
u 本系统摄像探头体积小、重量轻、安装方便，基本不占用过道空间。
u 炉膛高温工业电视系统的成像镜头组由蓝宝石材料制成，部分镜头材料结构件由特种耐高温陶瓷制成，从而保证摄像探头能够在1800℃以下的温度环境下连续工作，从而避免了因探头超温而频繁退出炉膛的现象，保证了系统的高投入率。
u 摄像机防腐罩采用双层不锈钢设计，夹层中通入冷却风，所有接口部分均设计密封结构;接插件采用防水型，探头管为特种耐高温不锈钢材质，就地电气控制箱防护等级为IP65。这些设计都保证了能够全天候工作。
u 探头视角及进入炉膛的长度有很大的调节余量，避免由于安装不当造成图像偏心现象。
技术参数：
工作环境温度：-10℃~+70℃
高温探头工作温度：≤1800℃
高温探头视角：直视型90º斜视型45 º、60 º、90 º
高温探头直径：Ø45

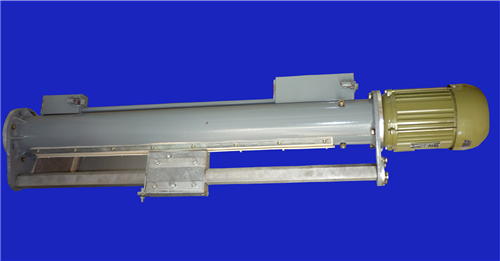

工业电视推进器
炉膛工业电视现场观测画面
