1. 系统概述
HIC型点火控制系统主要用于控制锅炉燃烧器点火设备的点火操作，它可以实现锅炉的自动点火，也可以实现点火设备的就地单步操作，并可完成熄火保护等功能。点火控制系统可以显示现场设备的状态，并可送出现场设备的工作位置和状况信号至控制室。主要由程控柜(以可编程控制器PLC为核心)，就地点火控制柜、高能点火装置、火焰检测装置、油燃烧装置(或气燃烧装置)、 快速关断阀门等组成。
PLC选用进口品牌产品，如Siemens、Modicon等。安装在防爆区域的控制柜完全满足防爆要求。

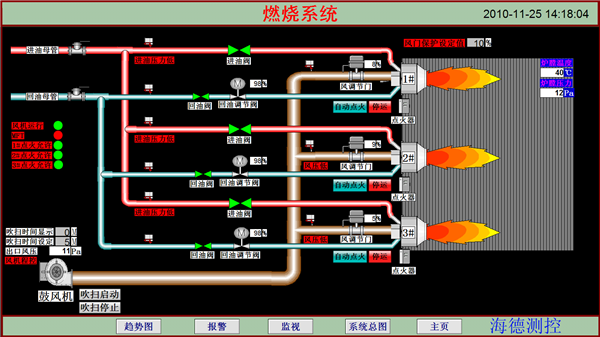

操作显示可以用按钮、指示灯，也可以选用触摸屏作为人机接口。触摸屏具有直观，画面丰富，扩展性强等优点。

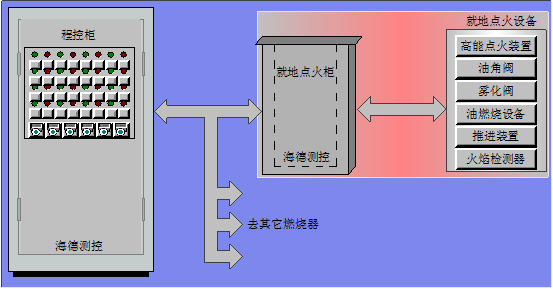

系统构成框图
点火控制系统构成框图
3.系统基本功能
自动或手动控制油枪、点火枪推进执行器的进退;
自动或手动控制高能点火装置的点火;
自动或手动执行速断阀门的吹扫、投油、截止;
油枪无火自动关油阀;
自动或手动控制方式的切换;
点火设备状态显示;
与DCS进行信号联络。
4.点火控制基本逻辑框图：

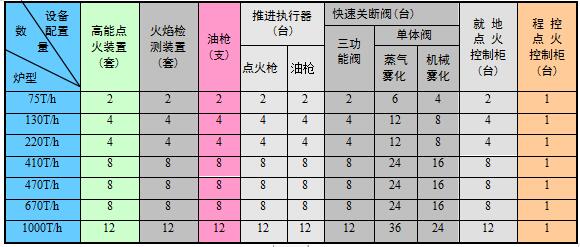

5.系统典型配置
注：1、对于燃烧器前、后墙布置的炉膛，根据燃烧器的布置方式确定配套设备的数量。
2、具体配置根据受控设备数量，也可根据用户的要求设计。
6.点火控制柜的结构尺寸
控制柜的外形尺寸可按照用户要求。
控制柜一般为浅驼色和灰色，亦可按用户选定的色标饰漆。
